MR20/20L
動作自如的7軸“腕”機器人
采用能做更復雜動作的7軸結構
- 可適用于先前的6軸結構所無法實現的在狹窄空間及有障礙物的場所下使用。
小巧緊湊的機身與強有力的手臂
- 可實現節省空間的布局設置。小巧緊湊的機身，寬裕的搬運能力，可搬運重量20Kg，最大為30Kg。

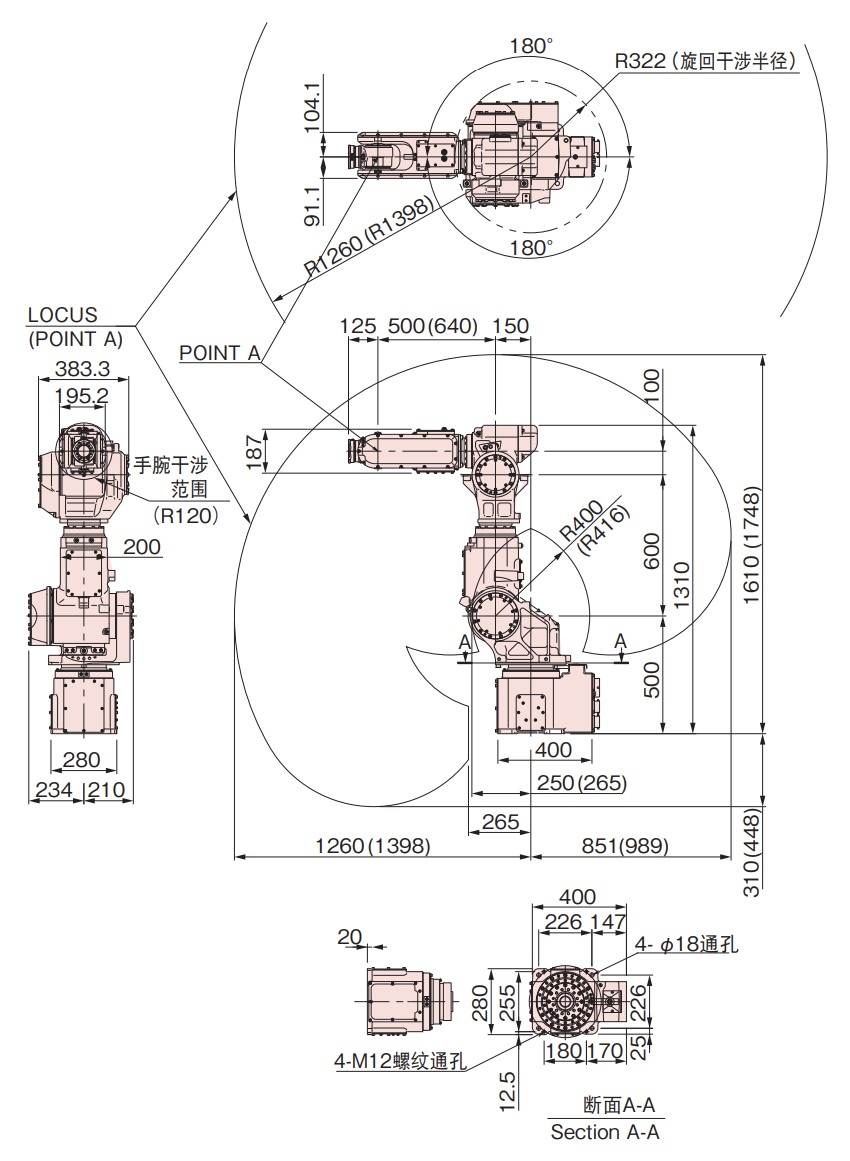

工作范圍
( )內表示MR20L-01的工作范圍。

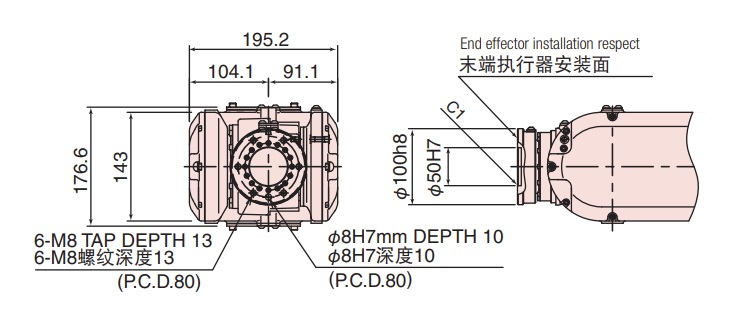

MR20-02

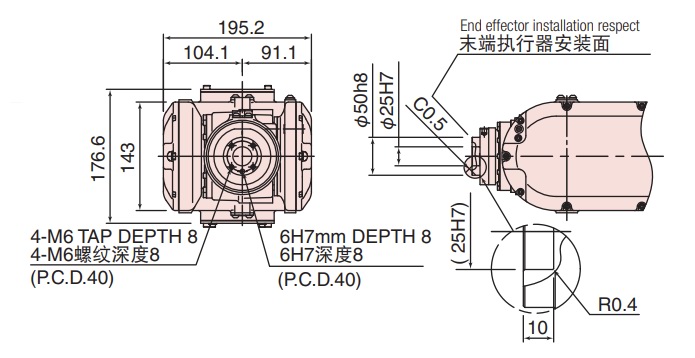

MR20L-01
(*1) 本產品的額定功率，規格，外部尺寸等如需改良而變更，恕不另行通告。
規格（型號）
| 型號 | MR20-02 | MR20L-01 | |
|---|---|---|---|
| 結構 | 關節型 | ||
| 自由度 | 7 | ||
| 驅動方式 | AC伺服方式 | ||
| 最 大 工 作 范 圍 | JT1 | ±3.14rad (±180°) | |
| JT2 | +.96～-2.09rad (+55～-120°) | ||
| JT7 | ±3.14rad (±180°) | ||
| JT3 | +2.35～-2.89rad (+135～-166°) | ||
| JT4 | ±3.14rad (±180°) | ||
| JT5 | ±2.35rad (±135°) | ±2.42rad (±139°) | |
| JT6 | ±6.28rad (±360°) | ||
| 最 大 速 度 | JT1 | 2.96rad/s (170°/s) | |
| JT2 | 2.96rad/s (170°/s) | ||
| JT7 | 2.96rad/s (170°/s) | ||
| JT3 | 2.96rad/s (170°/s) | ||
| JT4 | 4.36rad/s (250°/s) | 6.28rad/s (360°/s) | |
| JT5 | 4.36rad/s (250°/s) | 6.28rad/s (360°/s) | |
| JT6 | 5.23rad/s (300°/s) | 10.5rad/s (360°/s) | |
| 可搬重量 | 20kg*1 | 20kg | |
| 手腕扭矩 | JT4 | 80.8N?m | 49N?m |
| JT5 | 80.8N?m | 49N?m | |
| JT6 | 44.1N?m | 23.5N?m | |
| 手腕慣性力矩*2 | JT4 | 6.0kg?m2 | 1.6kg?m2 |
| JT5 | 6.0kg?m2 | 1.6kg?m2 | |
| JT6 | 2.3kg?m2 | .8kg?m2 | |
| 位置重復精度 | ±.06mm | ||
| 最高使用空氣壓力 | 0.49MPa (5.0kgf/cm2)以下 | ||
| 周圍溫度 | 0～45°C | ||
| 設置條件 | 落地式，吊掛式 | ||
| 耐環境性*3 | 等同于IP65（防塵防水） | ||
| 主機重量 | 230kg | ||
1[rad] = 180/π[°], 1[N?m] = 1/9.8[kgf?m]
手臂上搭載的負荷為第1手臂或J3軸上部中任意一者。
※1：最大可搬重量30kg（限定工作范圍）
※2：手腕容許慣性力矩因手腕負荷條件而不同，請注意。
※3：以JIS B 8432為依據。
※4：不可使用有機溶劑、酸、堿、氯系、汽油系切削液等使密封部件劣化的液體。
